Проектный отдел компания МонтажСпецСтрой выполняет проектирование кабельных линий связи, слаботочных сетей и силовых линий электропередач в соответствии с нормативными требованиями и техническим заданием заказчика.
Исходные данные для разработки проекта кабельной линии:
- цели и задачи кабельной линии;
- планируемые нагрузки и их увеличение в течение заданного расчетного периода;
- источник электропитания линии;
- напряжение линии, его уровни в точках присоединения, устройства (средства) регулирования;
- требования к трассе, прокладке, коэффициенту мощности, средствам защиты, телемеханике, автоматике;
- расчетные значения токов короткого, однофазного замыкания;
- варианты монтажа трассы кабельной линии и оборудования;
- другие данные в соответствии с типом линии, условиями ее прокладки и эксплуатации.
Проектирование кабельных систем
Кабельная система – совокупность кабельных линий, сооружений и инфраструктуры для ее прокладки, а также размещения оборудования, средств защиты, управления и контроля и иных системных объектов. Проектирование и монтаж кабельных систем широкий комплекс работ включающий в себя разработка проекта кабельной линии и выполнения строительных работ. Построение кабельной системы предусматривает формирование единой среды, в том числе для объектов разного назначения.
Проект структурированной кабельной системы (СКС) предусматривает разработку самой системы, а также подсистемы рабочего места и центра коммутаций. Проектирование кабельных систем включает два последовательных этапа – архитектурный и телекоммуникационный.
Состав проекта кабельной линии
Проект кабельной линий необходим для прокладки кабельной трассы, монтажа оборудования, модернизации или расширения существующих кабельных сетей.
- данные об применяемом кабеле – тип, марка, сечение, технические параметры и характеристики;
- параметры трассы и способ прокладки;
- особенности строительно-монтажных работ, используемые для целей сооружения объектов кабельной системы конструкции, оборудование и материалы;
- расчеты и их данные (электрическая и строительно-монтажная часть);
- смета проекта;
- обоснование сделанных выводов и подготовленных предложений.

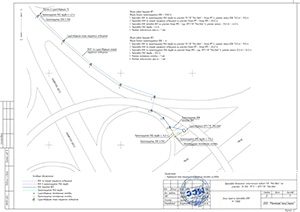

Пояснительная записка содержит варианты комплексных решений и их обоснования. В состав рабочего проекта включаются рабочий план и эскиз проекта трассы, содержащие необходимые схемы, чертежи и другие графические материалы.
Проект прокладки кабеля
Проектирование прокладки кабеля является частью разработки проекта кабельной линии или системы. Главные критерии качества кабельной трассы – надежность, безопасность, удобство ее эксплуатации и обслуживания. В рамках проектирования обязательно учитываются условия местности (объекта) выполнения строительно-монтажных работ, расположение присутствующих наземных/подземных объектов и коммуникаций. Проектирование кабельных сетей для прокладки кабельных линий предусматривает, как использование существующей инфраструктуры, так и строительство необходимых кабельных сооружений (кабельной канализации, блоков, пунктов связи, воздушных линий).
Проектирование кабельных линий 10 кВ
Силовые кабельные линии мощностью 10 кВ имеют воздушное исполнение, за исключением случаев, когда строительство воздушных линий ограничено Правилами устройства электроустановок. Проект кабельной линий мощностью 10 кВ разрабатывается для строительства электросетей, реконструкции и расширения линий 6 кВ, модернизации действующих 10 кВ линий и увеличения их мощности. Проектные, строительно-монтажные работы выполняются в соответствии с ПЭУ, ГОСТами, СНиПами, ТУ и другими нормативами.
