Сварка жил алюминиевых проводов и кабелей. Общими требованиями к соединению и оконцеванию алюминиевых жил сваркой всеми способами являются: предохранение от пережигания отдельных проволок жил, защита изоляции от перегрева и повреждения, предотвращение растекания алюминия, защита изоляции от непосредственного действия пламени, защита алюминия от окисления в процессе сварки, защита места соединения и оконцевания от коррозии. С этой целью сварка производится только с торцов жил в вертикальном или слегка наклонном положении. Для отвода тепла применяют специальные охладители с комплектом сменных медных или бронзовых втулок, устанавливаемых на оголенные участки жил. Сварка во всех случаях производится в специальных формах. Во избежание растекания алюминия выходы жилы из формы уплотняют шнуровым асбестом. При газовой и термитной сварке для защиты изоляции от непосредственного действия пламени применяют дисковые стальные экраны.

Для защиты алюминия от окисления в процессе сварки и удаления пленки окиси алюминия с поверхности свариваемых жил применяют флюсы марок ВАМИ (хлористый калий 50%, хлористый натрий 30%, криолит 20%) и АФ-4А.

Места соединений и оконцеваний жил очищают от остатков флюса и шлаков, промывают бензином, покрывают влагостойким лаком и изолируют лентой или пластмассовым колпачком.
Соединения электросваркой выполняются в стык или сплавлением концов жилы в общий монолитный стержень. При этом соединение в стык производится в два приема: сплавление концов жил в монолитный стержень и сварка монолитных участков соединяемых жил.

Соединение и ответвление однопроволочных алюминиевых жил сечением до 10 мм2 электросваркой выполняется с помощью клещей с угольным электродом без флюса, а также с флюсом. В первом случае сплавление концов жил в монолитный стержень производится в обойме, нагреваемой угольными электродами. Во втором случае расплавление концов, предварительно зачищенных, скругленных и покрытых флюсом, достигается непосредственно угольным электродом без обоймы до образования на торцах шарика расплавленного металла. В обоих случаях источником электроэнергии для сварки служит паяльный трансформатор мощностью 0,5 кет со вторичной обмоткой напряжением 6—9—12 в. Электросварка одножильных алюминиевых проводов, а также медных с алюминиевыми суммарным сечением до 10 мм2 выполняется стационарным полуавтоматическим сварочным аппаратом типа ВКЗ-1 при помощи сварочного пистолета (без флюса).

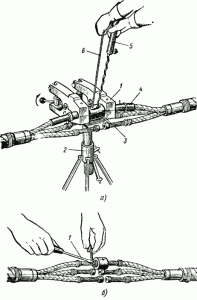

Соединение и оконцевание многопроволочных жил проводов и кабелей электросваркой. Наиболее удобным и эффективным способом электросварки соединений и оконцеваний является контактный разогрев угольным электродом от сварочного трансформатора напряжением 6—12 в (бездуговая сварка) соединяемых алюминиевых жил и оконцеваний наконечником. Соединение многопроволочных алюминиевых жил производят в два приема: сплавление концов соединяемых жил в монолитный стержень и сварка их в открытой форме. При оконцеваний конец жилы вводится в гильзу наконечника и сплавляется в общий монолитный стержень с верхней выступающей частью гильзы.
