Открытая прокладка кабелей. Для открытой прокладки бронированных кабелей для силовых сетей во взрывоопасных помещениях и в помещениях с химически агрессивной средой выпускаются специальные кабели повышенной надежности марки ВБВ с медными жилами (для взрывоопасных установок класса В-Ia) и АВБВ с алюминиевыми жилами (для взрывоопасных установок классов B-I6, В-Пб и В-1г). В результате внедрения открытой прокладки этих кабелей повышается надежность электроустановок, улучшаются условия их эксплуатации, уменьшается объем электромонтажных работ и достигается экономия дефицитных водогазопроводных труб.

Силовые кабели марки ВБВ (АВБВ) предназначены для открытой прокладки во взрывоопасных установках (кроме классов B-I и В-П) и в помещениях с химически активной средой, в лотках и коробах, на тросах, а также непосредственно по строительным основаниям и конструкциям. Кабели изготовляются на напряжение до 660 в; двухжильные сечением 2,5—50 мм2; трех- и четырехжильные сечением 2,5—120 мм2 (марки АВБВ) и 1,5—95 мм2 (марки ВБВ). Изоляция жил кабеля и наружная оболочка — поливинилхлоридные. Основные жилы кабеля различаются расцветкой, нулевая жила—черного цвета.

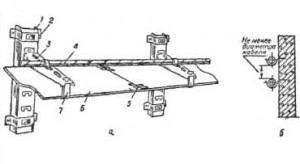

При прокладке кабелей марки ВБВ (АВБВ) по установленным лоткам или непосредственно по основаниям применяют те же средства механизации и технологические приемы, что и при .прокладке бронированных кабелей других марок. Кабели укладываются на лотки путем протяжки их вдоль лотков по роликам, установленным на расстоянии 20 м друг от друга, на поворотах и концах трассы. Уложенные в лотках кабели закрепляют перфорированной лентой, полосками, скобками на прямых участках через 3 м, а на углах поворота * не более чем через 0,5 м. При вертикальной установке лотков кабели закрепляются через 0,5 м. Крепление кабелей, проложенных на перфорированных и других полосках или непосредственно по строительным конструкциям, производят с соблюдением указанных выше расстояний, с применением типовых крепежных деталей и изделий (скобки, полоски-пряжки, зубчатые пластмассовые .полоски-пряжки, перфорированные ленты с кнопками).

Общими требованиями при всех способах прокладки кабеля являются:

соблюдение радиуса изгиба не менее 10 диаметров кабеля;

защита кабеля от воздействия солнечных лучей при прокладке в наружных установках;

расстояние между параллельно уложенными кабелями не нормируется;

прокладка кабеля без предварительного нагрева допускается при температурах не ниже —15° С;

маркировка кабелей на концах и в местах изменения трассы;

выполнение соединительных и ответвительных муфт на кабелях в помещениях всех классов запрещается.

Особенно тщательно должно быть выполнено устройство проходов кабеля через стены и перекрытия в соседние невзрывоопасные или взрывоопасные помещения другого класса или с другой категорией и группой взрывоопасной среды.

Проходы открыто проложенных кабелей сквозь стены, перекрытия и другие препятствия в помещениях классов В-Ia и В-Па выполняют через заделанные в них отрезки труб, с уплотнением одного конца трубы сальником. При этом сальник устанавливают со стороны взрывоопасного помещения более высокого класса, а при одинаковых классах со стороны помещения, содержащего взрывоопасные смеси более высокой категории и групп.

При прокладке нескольких кабелей (не более пяти) проход их через стены выполняют не в одиночных отрезках труб, а через стальные плиты — диафрагмы, к которым приварены сплошным швом по окружности патрубки длиной, превышающей толщину стены на 80—100 мм в каждую сторону, с трубными сальниками на концах.

Если количество открыто проложенных кабелей больше пяти, проходы их через стены во взрывоопасных помещениях рекомендуется выполнять в специальных коробах с леском. Проходы кабелей сквозь стены при любом из этих способов должны быть выполнены так, чтобы исключалась возможность перетекания взрывоопасных смесей во невзрывоопасные помещения через неплотности заделки проходов иди образующиеся усадочные трещины.

После прокладки и закрепления кабеля выполняют заделку его концов для ввода в вводные устройства двигателей и аппаратов. Ввод кабелей марок ВБВ (АВБВ) следует выполнять только в вводные устройства, снабженные уплотнительными кольцами (резиновые и др.). Заделка концов кабелей марки ВБВ (АВБВ) состоит из целого ряда последовательно выполняемых монтажных операций. На конце кабеля отмечают место закрепления уплотнительного кольца и на расстоянии 10—15 мм от него путем кольцевого надреза снимают наружную поливинилхлоридную оболочку. Разматывают ленты брони кабеля, и часть ее отрезают. На оставшейся части ленты (равной по длине примерно двум диаметрам кабеля от края наружной оболочки) накладывают плотно в один ряд отдельные проволоки медного заземляющего проводника, тщательно припаивают их к лентам брони, которые вновь накладывают на поясную изоляцию кабеля и закрепляют бандажем из ленты брони. Снимают поясную изоляцию на расстоянии 10 мм от бандажа, разводят жилы, на которые надевают манжеты из полихлорвинилового пластиката, удаляют профилирующий сердечник (от корешка на расстоянии 15—20 мм). На заземляющий проводник также надевают полихлорвиниловую трубку. После оконцевания жил наконечниками на трубчатую часть последних надвигают манжеты, которые закрепляют подмоткой двух слоев ленты марки ПХВ-10. Кабель с выполненной концевой заделкой вводят в вводные устройства двигателя или аппарата и уплотняют резиновым кольцом, предварительно надвинутым на его наружную оболочку.

Кабели марки ВБВ (АВБВ) сечением до 4 мм2 разрешается использовать для осветительных тросовых электропроводок с применением пластмассовых пыленепроницаемых коробок У409. Технология монтажа и устройства тросовых электропроводок во взрывоопасных
помещениях отличаются от аналогичных проводок в помещениях с нормальной средой, в качестве несущих тросов применяются стальные тросы-канаты из оцинкованных проволок диаметром не менее 5 мм со стойким к окружающей среде лакокрасочным покрытием; несущий трос должен иметь по всей длине промежуточные поддерживающие опоры с расстоянием между ними не более 6 м, промежуточные поддерживающие опоры жестко прикрепляются к балкам или фермам стяжными болтами, хомутами или другим надежным способом; светильники и ответвительные коробки должны иметь жесткую связь с поддерживающими опорами и не создавать нагрузки на несущий трос.
