Современный индустриальный монтаж электропроводок и кабельных линий выполняется в две стадии: первая—подготовка трасс для прокладки проводов и кабелей; вторая—прокладка проводов и кабелей по подготовленным трассам и производство соединений и оконцеваний.

Канализация электрической энергии от источника ее производства до потребителя осуществляется шроводами, шинами и кабелями. Соответственно системы канализации электроэнергии разделяются на электропроводки, воздушные линии, токопроводы и кабельные линии.

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями. Электропроводки выполняются изолированными (установочными) и защищенными проводами, а также небронированными кабелями с резиновой и поливинилхлоридной изоляцией сечением до 16 мм2, например, марок АВРГ, АНРГ и т. п.

Устройство и монтаж осветительных и силовых электропроводок переменного и постоянного тока напряжением до 1 ООО в, проложенных внутри зданий и сооружений, а также на открытом воздухе по наружным стенам и по территории дворов, определяются требованиями ПУЭ. Проводки имеют большое количество различных конструктивных форм, от которых зависят технологические методы монтажа.

По способу выполнения электропроводки разделяются на открытые, прокладываемые по поверхности стен и потолков, по фермам, станинам машин и другим конструкциям, и на скрытые, прокладываемые в конструктивных элементах зданий (стены, потолки, полы) и фундаментах.

Открытые электропроводки выполняются на изолирующих опорах, в стальных трубах, в винипластовых или других равноценных по негорючести трубах, на лотках и в коробах, на тросах или тросовыми проводами, непосредственно по строительному основанию.

Скрытые электропроводки прокладываются под штукатуркой, в замкнутых каналах строительных конструкций, путем замоноличивания в строительные конструкции при их изготовлении, в стальных и пластмассовых трубах, в глухих коробах.

Воздушной линией (ВЛ) называется устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам и кронштейнам инженерных сооружений (устройство и монтаж ВЛ в этой брошюре не рассматриваются).

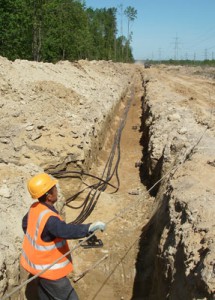

Кабельной линией называется линия для /передачи электроэнергии, состоящая из одного или нескольких кабелей с соединительными и концевыми муфтами (заделками) и крепежными деталями.

Передача электроэнергии кабелями является наиболее распространенным видом канализации в цехах промышленных предприятий. Номенклатура кабельной продукции непрерывно пополняется, выпущены кабели новых марок, которые обеспечивают возможность кабельной канализации в цехах с разнообразными средами, при различных способах прокладки.

Электромонтажные работы по прокладке кабелей, хотя и трудоемки, но технически несложны. В последнее время разработан целый ряд механизмов и приспособлений, внедрение которых значительно снижает трудоемкость кабельных работ. Устройство и монтаж кабельных линий должны отвечать требованиям ПУЭ и СНиП.

Токопроводы представляют собой устройство, предназначенное для канализации электроэнергии, состоящее из шин различного профиля, лент, многопроволочных и однопроволочных проводов со всеми относящимися к ним изоляторами и конструкциями. Разновидностью токопровода является шннопровод.

Шинопроводом называется токопровод, собранный из отдельных секций голых или изолированных шин, со всеми относящимися к ним изоляторами, защитными оболочками, крепежными деталями и др. Устройство и монтаж токоироводов должны отвечать требованиям ПУЭ (гл. 11-2) и СНиП.

Токопроводы по способу защиты от прикосновения к токоведущнм частям н воздействия окружающей среды разделяются на пять видов: открытые, защищенные (сеткой, коробом из перфорированных листов и т. п.), закрытые (в сплошном коробе), пыленепроницаемые и брызгозащищенные (закрытые с уплотнением стыков и швов).

Выбор рациональных систем межцехового электроснабжения и внутрицеховой канализации электроэнергии обосновывается технико-экономическими расчетами. С точки зрения экономичности и индустриальных методов монтажа наиболее предпочтительна канализация электроэнергии токопроводами, тросовыми проводками, проводками на лотках и в коробах.

Повышение надежности систем кабельной канализации и степени индустриализации монтажа связано с широким применением на крупных предприятиях, особенно химических, специальных эстакад для открытой прокладки кабелей, а также за счет ограничения подземной прокладки. Выбор марки провода или кабеля, а также способа прокладки их зависит от характеристики помещения (сухое, пыльное, сырое, пожароопасное, взрывоопасное и т. д.), надежности и безопасности сети, стоимости сети, а также от материала стен и потолков здания. При выборе способа .прокладки сети учитывается возможность ее выполнения индустриальными методами.
