Механизированная прокладка кабеля используется при выполнение работ в траншеях, в туннелях, в трубах, в воде и по эстакадам.

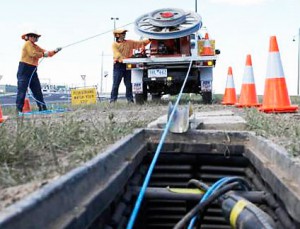

В траншеи. Механизированная прокладка кабеля в траншею выполняющаяся с подвижного ТС, это экономичный и быстрый способ монтажа кабельных линий. Кабель в этом случае сразу с барабана укладывается в траншею, избегая лишних процедур размотки. Если проезд транспорта вдоль траншеи невозможен, то применяют способ протягивания кабеля вдоль траншеи с помощью лебедки. Кабельный барабан при этом устанавливается на специальных домкратах.
В воде. Прокладка кабеля по воде выполняется несколькими способами:
- с помощью канатных лебедок, которые устанавливаются по обоих берегам или на плавательном средстве (как правило баржи), которое лебедкой перемещают поперек водоема;
- с буксируемой или самоходной баржи;
- в зимнее время со льда;
- с самоходного судна.
Трос наматывают на первую лебедку, а баржу перемещают поперек реки, кабель сматывают с барабана и опускают в воду. По дну кабель укладывается с помощью водолазов. Скорость прокладки таким способом не должна превышать 12 метров в минуту.
Через мелкие реки можно отказаться от механизированного способа и производить ручную раскатку кабеля, для этого монтажники располагаются непосредственно в воде, вдоль маршрутка кабельной трассы.
В туннель. Прокладка кабелей в туннеле может производиться круглый год. Кабель в туннель вводят через колодцы. Барабан с кабелем устанавливается около первого колодца, на расстоянии 5 метров и под углом 30 градусов, для плавного ввода возле люка устанавливают конструкцию с роликами. Тяговая лебедка и направляющие блоки троса крепят у другого колодца. Таким образом обеспечивается полная протяжка строительной длины кабеля на участке между двумя колодцами. Линейные ролики устанавливаются на расстоянии 6 метров от входа кабеля в туннель и через каждые 2 — 5 метров внутри туннеля. По роликам протягивается кабель. После завершения протяжки кабель, его нужно вручную уложить на кабельные лотки, следует начинать с конца, к которому крепится трос лебедки.
В трубы. При протяжке кабеля в трубы нужно соблюдать ряд правил. Спиральная броня кабеля из стальных лент не рассчитана на сильное растягивающие усилия. С малой силы тяжения можно тянуть кабель за ленточную броню, при помощи проволочного чулка. Если нужно большая сила тяжения, то трос лебедки нужно крепить за жилы кабеля. При этом растягивающие усилия должно передавались на все жилы равномерно. Если кабель имеет проволочную броню, предназначенную для растягивающих нагрузок, то трос крепят к ней.
Оборудование для прокладки кабеля
Обычные электролебедки не подойдут для прокладки кабеля. Кабельные лебедки снабжены блокировкой, которая срабатывает при превышении силы тяжения. Причем для разных типов и марок кабелей эти допустимые усилия свои и указываются в кабельном паспорте. Например допустимое усилие тяжения кабелей ПвЭБШв сечением 3х120 не должны превышать 50 Н/мм2.
Вспомогательная лебедка предназначена для раскатки троса тяговой лебедки
Линейные раскаточные ролики для прокладки кабелей на прямых участках трассы.
Специальная телескопическая подъемная платформа для крепления электролебедки при прокладке кабеля в туннеле.
Для выполнения прокладки кабелей в туннелях, в условиях ограниченного пространства, используют специальные компактные электролебедки. Для связи используют радиостанции.
Этапы выполнения работ
Технически механизированную прокладку можно разделить на три этапа.
1. Устанавливают необходимые механизмы и приспособления. Настраиваются средства связи. На кабельные домкраты устанавливают кабельные барабаны.
2. Выполнение прокладки кабеля.
3. Демонтаж оборудования.
Не всегда условия прокладки позволят использовать спецтехнику. Если нет возможности использовать механизированный метод прокладки кабеля, прокладку производят ручным способом.
